Milyen biztonsági és teljesítménybeli előnyökkel jár az IEC 60269 415 V-os nagyáramú biztosíték az ipari áramelosztó rendszerekhez?

1. Az IEC 60269 szabvány szerinti nagyáramú biztosítékok alapvető kialakítása és szabványos definíciója

Az IEC 60269 alkotja az alacsony feszültségű, nagy megszakítóképességű biztosítékok globális egységes szabványkeretét, szigorú szabályokat határozva meg a névleges feszültségre, az áramterhelhetőségre, az időáram jellemzőire, a mechanikai szerkezetre és a biztonsági vizsgálati szabványokra. Az ipari 415 V-os háromfázisú elosztóhálózatok esetében a nagyáramú biztosítékoknak meg kell felelniük a túlterhelés lassú lefúvásának és az azonnali rövidzárlati megszakítási követelményeknek is, hogy megvédjék a drága mellékáramköri berendezéseket.

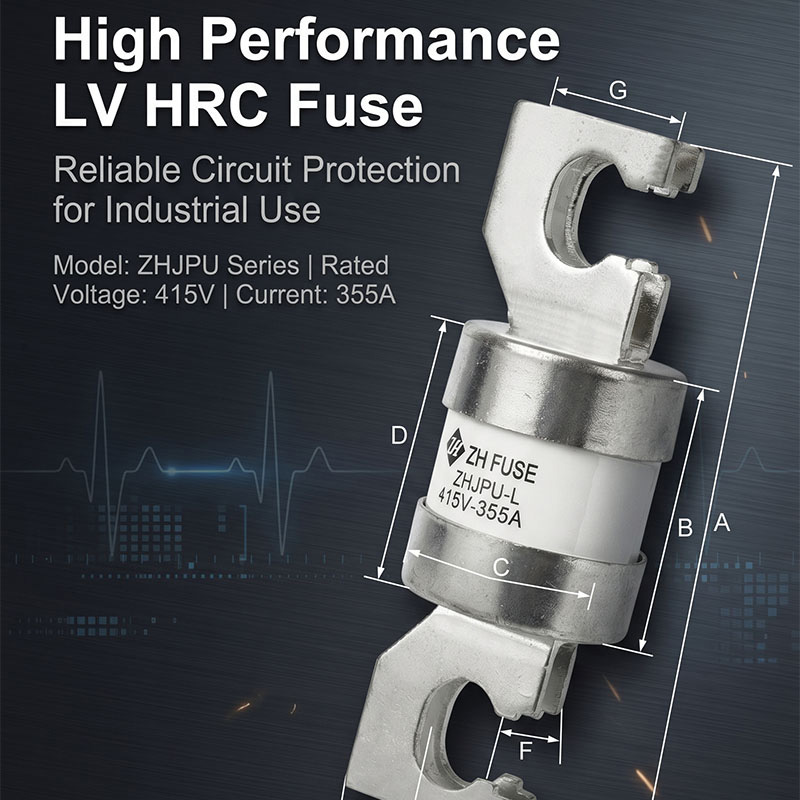

A hagyományos műanyag héjú biztosítékok nyilvánvaló hibákkal szembesülnek nagyáramú ipari környezetben, beleértve az elégtelen hőállóságot, a laza érintkezőket és a korlátozott megszakítóképességet. A termék által alkalmazott csavarozható kerámia szerkezet megoldja ezeket a fájdalompontokat az integrált, magas hőmérsékletnek ellenálló ház és az ezüstözött réz csatlakozókapcsok révén. A nehézipari kisfeszültségű áramkörökhöz tervezett szabványos védelmi komponenskéntIEC 60269 415 V nagyáramú biztosítékegyesíti a mérettűrés és az elektromos teljesítménymutatókat, hogy elérje a projektek közötti felcserélhetőséget a mérnöki integrátorok számára.

1.1 Két alapvető funkcionális tervezési modul

• Kerámia szigetelő ház modul: A magas alumínium-oxid kerámia anyag blokkolja az ív tágulását a hiba megszakítása során, kiváló hőstabilitással, hogy elkerülje a héj deformációját hosszú távú névleges áramterhelés mellett.
• Csavarral csatlakoztatott vezetőképes sorkapocs: Az ezüstbevonat csökkenti az érintkezési ellenállást a biztosítékcsatlakozó és a gyűjtősín között, szabályozza a hőmérséklet-emelkedést a csatlakozási pontokon, még folyamatos nagyáramú üzem mellett is.
• Belső olvadóelem-modul: A kalibrált fémolvadék megfelel a gG/gL jelleggörbének, így fokozatos védelmi koordináció érhető el a felfelé és lefelé irányuló áramkör-védelmi eszközökkel.

1.2 Az IEC 60269 szabvány szerinti megfelelőség értéke

Azok a termékek, amelyek teljes mértékben megfelelnek az IEC 60269 típusvizsgálatnak, bevethetők ipari projektekben az európai, délkelet-ázsiai és ausztrál piacokon, ismételt biztonsági tanúsítvány nélkül. A szabvány szigorú, rövidzárlati megszakítási és mechanikai vibrációs teszteket ír elő, hogy kiküszöbölje az olyan rejtett kockázatokat, mint az ívszivárgás, a héj repedése és az idő előtti olvadás normál üzemi áram mellett. A határokon átnyúló berendezésprojekteket kezelő beszerzési csapatok számára az egységes szabványmegfelelés nagymértékben leegyszerűsíti az alkatrészek minősítésének és a projektek elfogadásának folyamatait.

2. Töltse ki a szabványos műszaki specifikáció paramétertáblázatát

Az elektromos tervezés és beszerzés világos szabványos paramétereken alapul az áramköri illesztés és a modellválasztás befejezéséhez. Ez a sorozat 200A-tól 400A-ig terjedő névleges áramtartományt fed le 415V AC üzemi feszültség mellett, egységes mechanikai és elektromos jelzőkkel, hogy csökkentsék a projekttervezés során a paraméterek ismételt összehasonlításának terhelését. Az alábbi táblázat a ZHJPU-L modellcsaládra vonatkozó összes alapvető rögzített specifikációt tartalmazza.

2.1 Modellválasztási logika különböző áramköri terhelésekhez

• Könnyűipari elosztó ágak (200A~280A): Alkalmas kis gyári segédberendezésekhez, világítási elosztó szekrényekhez és kis teljesítményű vezérlőpanelekhez, stabil egyenletes terheléssel.
• Közepes motorvezérlő áramkörök (300A~360A): Megfelel közepes méretű háromfázisú motorokhoz, szállítószalag-meghajtórendszerekhez és egytranszformátoros szekunder védelmi hurokhoz.
• Nehéz fő bejövő áramkörök (380A ~ 400A): Alkalmazható nagy áramelosztó központok főgyűjtősín védelmére, generátor kimeneti kapcsaira és nehézgépek fő tápellátási hurokra.

2.2 Egységesített megosztott tervezési előnyök az összes jelenlegi fokozatban

A termékcsalád minden jelenlegi specifikációja megőrzi az azonos kerámia házszerkezetet és a csavarkapcsok elrendezését. Ez a következetes kialakítás lehetővé teszi a karbantartó személyzet számára, hogy ugyanazokat a beszerelési eszközöket és pótalkatrész-kezelési szabványokat használják, elkerülve ezzel a különböző áramminőségű szerelvények speciális előkészítését. Az egységes, ezüstözött kapocsvastagság garantálja az állandó érintkezési ellenállási teljesítményt a teljes termékskálán, kiküszöbölve a hőmérséklet-emelkedés eltérését, amelyet az inkonzisztens kapocsméretek okoznak a szekrény hosszú távú párhuzamos működése során.

3. Kerámia ház és ezüstözött kivezetések anyagának előnyei

Az anyagválasztás közvetlenül meghatározza a nagyáramú biztosítékok hosszú távú élettartamát és üzembiztonságát zord ipari környezetben. Az olcsó műanyag héjbiztosítékok szerves polimer anyagokat használnak, amelyek tartósan magas hőmérsékleten meglágyulnak és deformálódnak, míg a csupasz réz csatlakozók gyorsan oxidálódnak nedves vagy poros műhelyekben, növelve az érintkezési ellenállást és abnormális túlmelegedési hibákat okozva.

A kerámia héj és az ezüstözött réz csatlakozók kettős anyagrendszere egyszerre oldja meg ezeket a tartóssági hiányosságokat. A nagy tisztaságú ipari kerámia deformáció nélkül ellenáll a folyamatos magas hőmérsékletnek, a rézkapcsokon lévő ezüstözött réteg pedig elszigeteli a levegő oxidációját, hogy éveken át stabil vezetőképességet biztosítson. A napi 24 órában üzemelő ipari energiarendszerek esetében ez az anyagkonfiguráció nagymértékben csökkenti a rendszeres alkatrész-ellenőrzési és csereciklusok gyakoriságát.IEC 60269 415 V nagyáramú biztosítékalkalmazza ezt a kiforrott kompozit anyagból készült megoldást, hogy alkalmazkodjon a magas porral, magas páratartalommal és gyakori hőmérséklet-ingadozásokkal járó gyári környezetekhez.

• Kerámia ház: Nagy ívelnyomási teljesítmény, megakadályozza az ív kifröccsenését a rövidzárlat megszakítása során, hogy elkerülje a tűzveszélyt a kapcsolószekrényekben.
• Ezüstözött réz csatlakozók: Alacsony érintkezési ellenállás, minimális hőmérséklet-emelkedés teljes névleges terhelés mellett, antioxidáns és korróziógátló part menti vagy vegyi üzemek műhelyeihez.
• Belső töltő ívoltó közeg: A hibavágás során azonnal elnyeli az ívenergiát, így támogatja a nagy megszakítóképességet a ház megrepedése vagy töredezése nélkül.

3.1 Hőstabilitási teljesítmény folyamatos üzemben

Teljes névleges árammal, több ezer órán át tartó folyamatos működés mellett a kerámiaház megőrzi a méretstabilitást tágulás vagy repedés nélkül. Az olvadó elem által generált belső hő egyenletesen oszlik el a kerámia falon keresztül, elkerülve a műanyag biztosítékhéjakon megjelenő helyi forró pontokat. Még a rossz természetes szellőzésű, zárt kapcsolószekrényekben is a biztosítékok teljes hőmérséklet-emelkedése az IEC 60269 szabvány megengedett határértékein belül marad, kiküszöbölve a szomszédos gyűjtősín szigetelésének a túlzott helyi hőfelhalmozódás miatti öregedésének kockázatát.

4. gG/gL védelmi jellemzők és hibamegszakítási teljesítmény

A gG és a gL az IEC 60269 által meghatározott univerzális, teljes körű védelmi jellemzőket képviselik, amelyek két fő hibatípust fednek le, amelyek veszélyeztetik az ipari áramköröket: enyhe hosszú távú túlterhelés és azonnali súlyos rövidzárlat. Sok alacsony minőségű ipari biztosíték csak egy típusú védelmet támogat, vagy túl könnyen megolvad a motor indítási túlfeszültsége alatt, vagy nem vágja le elég gyorsan a nagy rövidzárlati áramot.

4.1 Túlterhelés lassú fújás elleni védelmi logika (gL jellemző)

Ha az áramkörök enyhe túlterhelési árammal szembesülnek a névleges üzemi áram 1,3-szorosa és ötszöröse között, az olvadó elem fokozatosan megolvad, késleltetett működéssel. Ezzel a késleltetéssel elkerülhető a hamis biztosíték kiolvadása a motor normál indításakor, a kondenzátor töltése és a berendezés tranziens áramlökései, miközben továbbra is csökkenti a teljesítményt, ha a túlterhelés meghatározott ideig fennáll, hogy megelőzze a kábelszigetelés elöregedését és a berendezés túlmelegedését.

4.2 Azonnali rövidzárlati megszakítás elleni védelmi logika (gG-jellemző)

Ha a kábel rövidzárlatából, a berendezés belső meghibásodásából vagy a gyűjtősín ütközéséből adódóan súlyos rövidzárlati áram lép fel, a belső olvadék azonnal elpárolog, és mikromásodperceken belül megszakadt áramkört képez. A kerámia héj és az ívoltó töltőanyag hatékonyan elnyomja az elektromos íveket, biztonságosan leválasztva a hibaszakaszt anélkül, hogy a környező kapcsolóberendezés alkatrészeit ívvillanás károsítaná. A nagy megszakítóképesség biztosítja, hogy a biztosíték el tudja oltani az extrém hibaáramot szerkezeti törés vagy vezető anyag fröccsenése nélkül.

4.3 Szelektív koordináció upstream és downstream védelmi eszközökkel

• Megfelel miniatűr megszakítókhoz, öntött házas megszakítókhoz és kontaktorokhoz az alsóbbrendű berendezéseken, hogy fokozatos védelmi koordinációt hozzon létre.
• Az időáram-görbe kialakítása biztosítja, hogy csak a hibaág biztosítéka olvadjon meg részleges áramköri hibák esetén, elkerülve ezzel a teljes elosztószekrény teljes rendszerű áramkimaradását.
• Kompatibilis a transzformátor és generátor elsődleges védelmi koordinációs követelményeivel közepes és nagy ipari áramellátó rendszerekhez.

5. Univerzális ipari alkalmazások megfelelő forgatókönyvei

A szabványosított 415 V-os háromfázisú áramelosztás szinte az összes gyári, energia- és nehézgépipart lefedi világszerte, és a nagyáramú, csavaros biztosíték az ezeken a rendszereken belüli minden magáramvédelmi kapcsolathoz igazodik. A több iparágra kiterjedő projektportfóliókat menedzselő beszerzési csoportok egy egykomponensű modell előnyeit élvezik, amely több berendezésvédelmi igényt is kielégít, egységesítve a tartalék alkatrészkészlet- és karbantartási képzési szabványokat a különböző projekthelyeken.

• Ipari áramelosztó panelek és főkapcsolóberendezések: elsődleges túláramvédelemként használják a szekrény bejövő gyűjtősínjéhez, rövidzárlati hibák leválasztására a teljes szekrény vezetékszerkezetének védelme érdekében.
• Motorvezérlő központok: Védje meg a szállítószalagok, zúzók, szivattyúk és ventilátorok háromfázisú hajtómotorjait a tekercselés kiégésétől, amelyet a lezárt rotor túlterhelése vagy a kapocszárlat okoz.
• Generátor és transzformátor segédáramkörök: A generátorkészletek kimeneti kapcsaira és az elosztótranszformátorok kisfeszültségű oldalára szerelve megakadályozzák a hibaáram átterjedését a felfelé irányuló tápegységre.
• Nehéz teherbírású gépek és építőipari berendezések: Változó nagy terhelés mellett működő nagy daruk, keverőberendezések és bányászati ​​szállítógépek fő árambemeneti hurkaira vonatkozik.
• Vegyi és környezetvédelmi elektromos kapcsolóberendezések: A kerámia szigetelőszerkezet ellenáll a korrozív gáz- és nedvességeróziónak a vegyi üzemek vezérlőtermeiben és a szennyvíztisztító berendezések szekrényeiben.

6. Telepítési irányelvek és napi üzemeltetési karbantartási szabályok

A helyes felcsavarozás és a rendszeres karbantartás közvetlenül meghosszabbítja a biztosítékok szervizciklusát, és elkerüli a nem megfelelő összeszerelés vagy az elhanyagolt ellenőrzés által okozott rejtett biztonsági veszélyeket. Minden üzemeltetési szabály követi az IEC 60269 segédüzemi előírásokat, amelyek alkalmasak a helyszíni elektromos karbantartó személyzet számára, hogy komplex szakmai képzés nélkül végezhessenek.

6.1 Szabványos felcsavarozható telepítési előírások

• Telepítés előtt tisztítsa meg az összes gyűjtősín érintkezési felületét, hogy eltávolítsa az érintkezési ellenállást növelő oxidrétegeket és porszemcséket.
• Húzza meg a rögzítőcsavarokat kalibrált nyomatékkulccsal, hogy elkerülje a meglazult kapcsokat, amelyek túlmelegedést okoznak.
• Hagyjon függőleges és vízszintes beépítési helyet minden egyes biztosíték körül, hogy biztosítsa a természetes légkondicionálású hőelvezetést anélkül, hogy a szekrény vezetékei akadályoznák.
• Az ezüstözött csatlakozófelületeket teljesen igazítsa a rézsín síkjaihoz, hogy elkerülje a pontszerű érintkezést és a helyi túlmelegedés kockázatát.

6.2 Rendszeres ellenőrzési és karbantartási előírások

Az elektromos szekrények negyedéves ellenőrzése során a karbantartó személyzetnek szemrevételezéssel ellenőriznie kell a biztosítékok kivezetéseinek elszíneződését (az abnormális hőmérséklet-emelkedés jele). Minden olyan biztosítékot, amelyen a héj elszíneződése, a terminál oxidációja vagy kisebb deformációja látható, azonnal ki kell cserélni, még hiba olvadás nélkül is. A rövidzárlati hiba megszakadása után a teljes biztosítékot részleges javítás helyett teljesen ki kell cserélni, mivel a belső olvadék- és ívoltó töltőanyag aktiválása után elveszíti eredeti védelmi teljesítményét.

A tárolókezelés megköveteli, hogy a tartalék biztosítékokat száraz, pormentes raktári környezetben helyezzék el, hogy megakadályozzák az ezüstözött csatlakozók oxidációját a telepítés előtt. A hosszú távú raktáron lévő alkatrészeknek az építkezésre történő szállítás előtt vizuális megjelenési vizsgálatot kell végezniük, hogy kiszűrjék a felületi karcolásokat vagy a kerámia héj repedéshibáit.
