Miért függ össze a napelemes tömb biztonsága a megfelelő fotovoltaikus egyenáramú biztosíték kiválasztásával?

2025-11-18 0 Hagyj üzenetet

Függetlenül attól, hogy melyik naperőműbe lép be, melyik kereskedelmi inverteres szekrényt nyitja ki, vagy melyik lakossági tetőtéri fotovoltaikus rendszert vizsgálja meg, talál egy gyakran figyelmen kívül hagyott, mégis kulcsfontosságú alkatrészt:Fotovoltaikus egyenáramú biztosíték. Egy nem megfelelőFotovoltaikus egyenáramú biztosítéknemcsak a biztonságot veszélyeztetheti, hanem jelentős anyagi veszteségeket is okozhat. Mitől olyan nélkülözhetetlen ez a kis készülék? Miért választanak következetesen a szakértők?Zhenghaobiztosítékok? Fedjük fel együtt a titkait.

Egyedülálló kihívások

Az otthonában használt váltakozó árammal (AC) ellentétben a napelemek egyenáramot (DC) állítanak elő. Ez az egyenáram egyedi és potenciálisan veszélyes tulajdonságokkal rendelkezik:

1. Folyamatos feszültség és nagy áramerősség: Különösen erős napfényben, az egyenáramú áramkörök a maximális feszültség közelében működnek. A váltakozó árammal ellentétben a rövidzárlat nem tűnik el a következő nullapontnál; a keletkező ív sokkal tovább tarthat, és elegendő hőmérsékletet hoz létre a fém megolvadásához és tüzet okozhat.

2. Alacsony forrásimpedancia: A napelemek nagyon alacsony belső ellenállással rendelkeznek. Rövidzárlat esetén szinte azonnal hatalmas túlfeszültség keletkezik. Gyors reagálású védelem nélkül a kábelek és csatlakozók azonnal kiéghetnek.

3. Komplex tömbök: A sorba kapcsolt napelemek magas feszültséget állítanak elő (általában 600 V, 1000 V vagy 1500 V DC). Az egyes panelek vagy tömbök védelme összehangolt, megbízható és nagyfeszültségű biztosítékokat igényel a kombinálódobozban.

Pontosan ez az oka annak, hogy a szabványos AC biztosítékok nem védik biztonságosan az egyenáramú szolár áramköröket; hiányzik belőlük a folyamatos nagyfeszültségű egyenáramú ívek hatékony oltásához szükséges speciális kialakítás. CsakFotovoltaikus egyenáramú biztosítékokA kifejezetten fotovoltaikus energiatermelésre tervezett gépek rendelkeznek a feladat elvégzéséhez szükséges műszaki tervezéssel és szigorú teszteléssel.

A fotovoltaikus egyenáramú biztosíték célja

Az alapvető céljafotovoltaikus egyenáramú biztosítékokegyszerű: a hibák elkülönítése a katasztrófa bekövetkezte előtt. Konkrétan két fő kockázat ellen védenek:

1. Rövidzárlat: A vezetékkárosodás, a csatlakozási hibák, a nedvesség behatolása, a rágcsálók károsodása, az alkatrészek meghibásodása vagy a helytelen telepítés által okozott rövidzárlatok alacsony ellenállású utat hoznak létre, ami nagy, ellenőrizetlen áramlökéshez vezet. A fotovoltaikus egyenáramú biztosítékok azonnal észlelik ezt a túlterhelést, és megolvasztják a belső alkatrészeiket, biztonságosan leválasztják az áramkört, és megakadályozzák a károsodást az áramlás irányában (panelek, inverterek) és lefelé (vezetékek megolvadása, tüzek).

2. Fordított áram: Ha egy karakterlánc egy nagy párhuzamos rendszerben meghibásodik, fordított áram léphet fel. A hibás panel áramelnyelőként működik, így a normál áramkör visszafelé nyomja az áramot a hibás panelen keresztül. Ez a fordított áram túlmelegedést és az érintett panel maradandó károsodását okozhatja. A fotovoltaikus egyenáramú biztosítékok stratégiai beszerelése egyirányú szelepként működik, blokkolja ezt a fordított áramot, és megakadályozza a károsodást.

A fotovoltaikus egyenáramú biztosíték kulcsfontosságú védőeszköz a napelemes rendszerekben:

A fotovoltaikus egyenáramú biztosítékok kritikus elhelyezési pontjai	Véd az ellen	Következmény védelem nélkül
Kombinátor doboz bemenetek	Túláram a kombinálóba betáplált egyes panelfüzérekben.	Az egyik húr hibája pusztító áramot von ki az összes párhuzamos húrból, esetleg megsül a kábelekből, kivezetésekből, az egész dobozból.
Sorozat karakterláncok kimenete	Fordított áram visszafolyik egy hibás húrba (a fent leírtak szerint).	Túlmelegedés és a panelek maradandó károsodása a hibás húrban. Jelentős teljesítményveszteség.
Húrkombinátorok és központi inverterek között	Jelentős rövidzárlatok a nagyobb tápkábelek mentén vagy az inverter egyenáramú bemenete előtt.	Katasztrofális íves tűzveszély védetlen fő egyenáramú futások mentén; túlterheli az inverter DC védelmét.
Belül DC-DC átalakítók/optimalizálók	Belső hibák a teljesítményátalakító egységen belül.	A károsodás a konverteren túlra terjed, és hatással lehet más alkatrészekre vagy áramkörökre. Tűzveszély.
Akkumulátorsorok egyenáramú csatolású rendszerekben	Rövidzárlatok nagy kapacitású, nagy energiájú akkumulátorbankokban.	Kontrollálatlan kisülés, ami hőkitöréshez, tűzhöz, robbanáshoz vezethet.

1. Az AC rendszerem szabványos biztosítékokat használ, miért nem tudom ezekkel a biztosítékokkal közvetlenül megvédeni a napelemeket?

Egyáltalán nem. A szabványos AC biztosítékokat csak váltakozó áramú áramkörökre tesztelték. Az egyenáramú ívek kioltásának fizikája (különösen a napelemes rendszerekben megszokott nagyfeszültségek mellett) sokkal összetettebb. A váltakozó áramú ívek a feszültség nulla-átlépési pontján kialszanak, másodpercenként 100-120-szor. Az egyenáramú ívek azonban nem rendelkeznek ezzel az oltási ponttal; továbbra is hevesen égnek, ami túlmelegedéshez, robbanáshoz, sőt tüzekhez vezethet. A fotovoltaikus egyenáramú biztosítékok tanúsítvánnyal rendelkeznek, és kifejezetten egyedi ívoltó kamrákkal és anyagokkal rendelkeznek, amelyek ezredmásodperceken belül biztonságosan megszakítják a folyamatos nagyfeszültségű egyenáramú íveket.

2. Honnan tudhatom, hogy milyen névleges áramerősséget válasszam a fotovoltaikus egyenáramú biztosítékomhoz?

A biztosíték specifikációját az általa védett áramköri áram alapján kell meghatározni. Ehhez számításokra van szükség: Határozza meg a húr/panel rövidzárlati áramát (Isc): A Szabványos vizsgálati feltételek (STC) alatt keresse meg a panel vagy a sztring maximális Isc-értékét.

Biztonsági ráhagyás alkalmazása: A legjobb gyakorlat azt javasolja, hogy a biztosítékok névleges értékét az Isc (megszakítható áramelosztás) 125–150%-ára állítsa be. (Például ha a karakterlánc Isc értéke 10A, akkor a biztosítéknak 12A vagy 15A kell lennie). Ez korlátot biztosít a normál üzemi áram változásaihoz, miközben biztosítja, hogy ellenálljon a normál üzemi áramot jóval meghaladó hibaáramoknak. Mindig olvassa el a szerelési kézikönyvet, a nemzeti elektromos előírásokat (NEC, IEC) és a későbbi berendezések (kombinátordobozok, inverterek) specifikációit – ezek általában meghatározzák a szükséges biztosítékok névleges értékét. Az alulértékelt biztosítékok téves ütésekhez vezethetnek, míg a túlértékelt biztosítékok veszélyesek és sértik a specifikációkat.

3. Kiégett a biztosítékom. Mik a gyakori okok?

A kiolvadt biztosíték azt jelzi, hogy befejezte kritikus funkcióját. A gyakori okok a következők: Rövidzárlati hibák: sérült kábelszigetelés, ívképződést okozó laza csatlakozók, sorkapcsok szigetelésének meghibásodása, a vezetékek vagy berendezések fizikai károsodása, valamint a belső alkatrészek meghibásodása.

Súlyos túlterhelés: Az áram folyamatosan és jelentősen meghaladja a biztosíték névleges áramát (ez ritkábban fordul elő, mint a rövidzárlat, de előfordulhat, ha a vezetékek vagy a komponensek erősen alulméretezettek; előbb azonban az áramkörvédő eszköznek kell kioldania).

Helytelen kifúvás: Bár a jó minőségű biztosítékok helytelen kifújása ritka, előfordulhat, ha a biztosítékok specifikációi kissé eltérnek, a teljesítmény romlik az elöregedés/extrém környezet miatt, a rossz csatlakozások túlmelegednek a biztosítéktartó kapcsaiban, vagy gyártási hibák vannak.

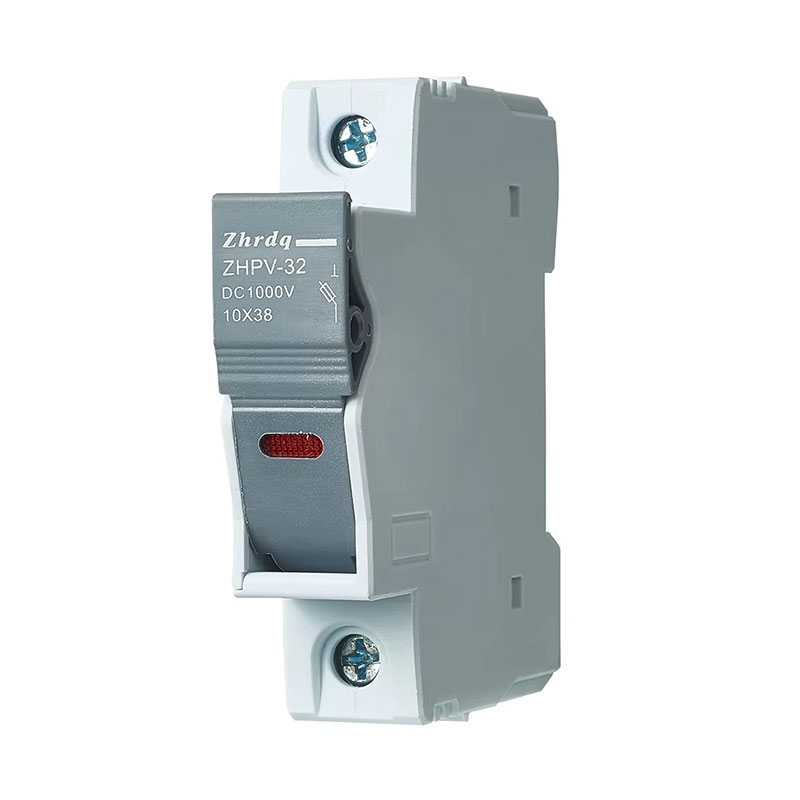

Photovoltaic DC Fuse

Az Ön napelemsora rövid ideig működhet megfelelő méret és tanúsítvány nélkülfotovoltaikus egyenáramú biztosítékok, de a „művelet” többet jelent, mint csupán villamosenergia-termelést; megbízható és biztonságos működést jelent az elkövetkező évtizedekben. Minden egyesítő doboz és minden kábelsor meghibásodási pont lehet, amely adott körülmények között hibásan működhet. A nem megfelelő biztosítékok használata vagy a védelem megkerülése nem rövidzárlat, hanem elfogadhatatlan kockázatot jelent a technikusok, az ingatlanok és az Ön befektetése számára.

Zhenghao biztosítékokmérnöki biztonságot képviselnek. Szigorú szabványok szerint gyártva, és zord globális környezetben is beváltak, biztosítják a modern fotovoltaikus rendszerek által megkövetelt kritikus gyors reagálású, nagy megszakítási kapacitású védelmet.
