3 pólusú biztosíték kapcsoló szakaszoló 100A 690V DIN sín

A ZHENGRONG HR17-100 biztosítékos szakaszolókapcsoló egy kompakt, professzionális kapcsoló- és védőeszköz kisfeszültségű háromfázisú elosztáshoz. Egy egységben egyesíti a terheléskapcsoló, a leválasztó kapcsoló és a rövidzárlat elleni védelem funkcióit, csökkentve az alkatrészeket és leegyszerűsíti a panel huzalozását.

A 3 pólusú kialakítás az áramkör mindhárom fázisát védi. 100 A névleges 690 V-on, és megfelel a GB/T 14048.3-2017 szabványnak, amely a szabványos nómenklatúra szerint biztosíték-kapcsoló-szakaszolóként van megjelölve.

Tervezés és üzemeltetés

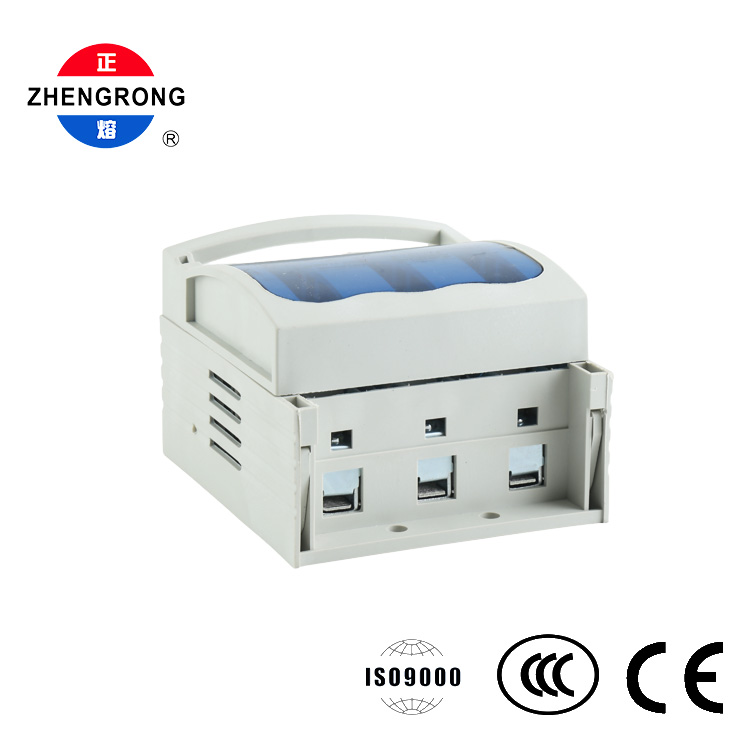

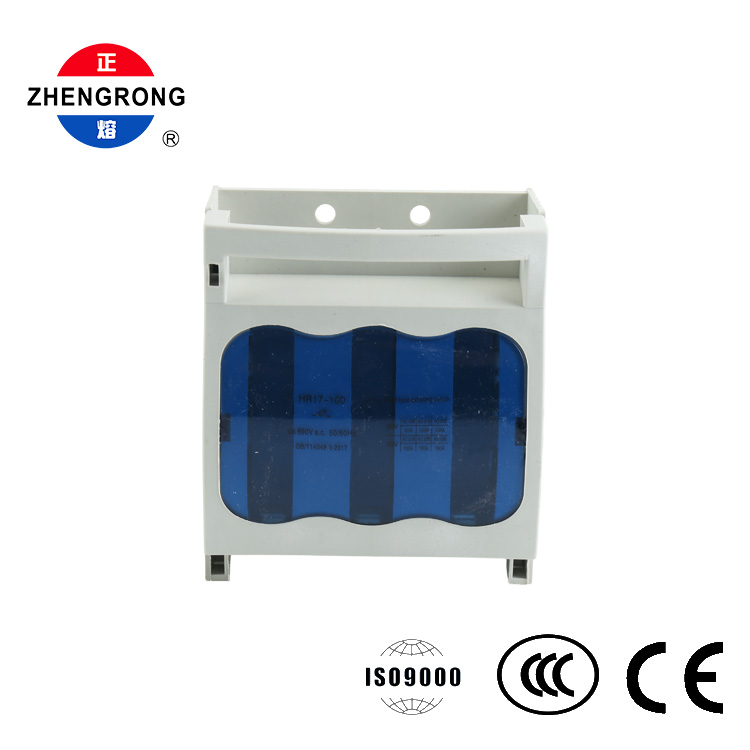

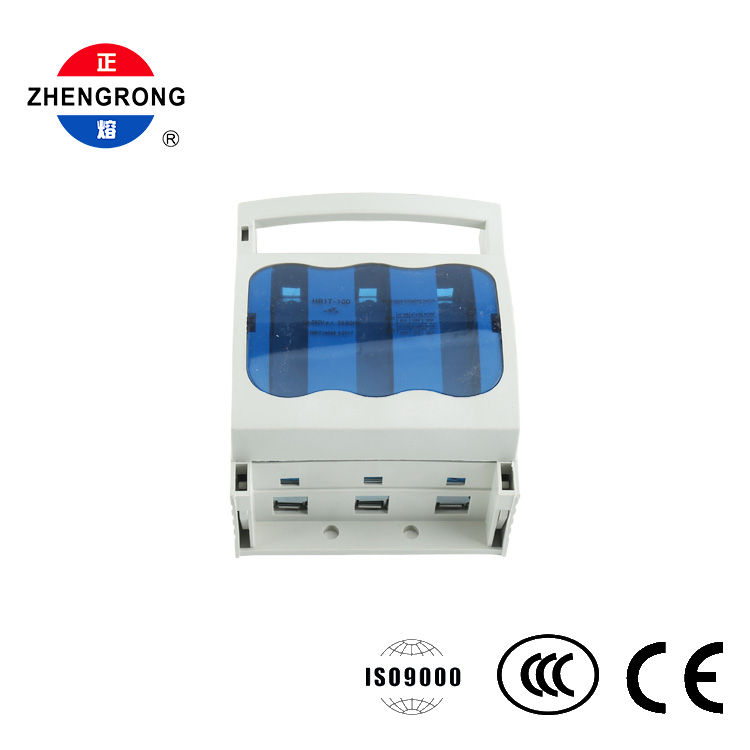

Az egység egy alapból és egy nyitható felső burkolatból áll, tetején integrált vízszintes fogantyúval. A fogantyú kényelmes fogást biztosít a kézi gyártáshoz/töréshez, míg a fedélben lévő áttetsző kék ablak lehetővé teszi a kezelők számára, hogy egy pillantással ellenőrizzék a biztosíték állapotát az egység kinyitása nélkül.

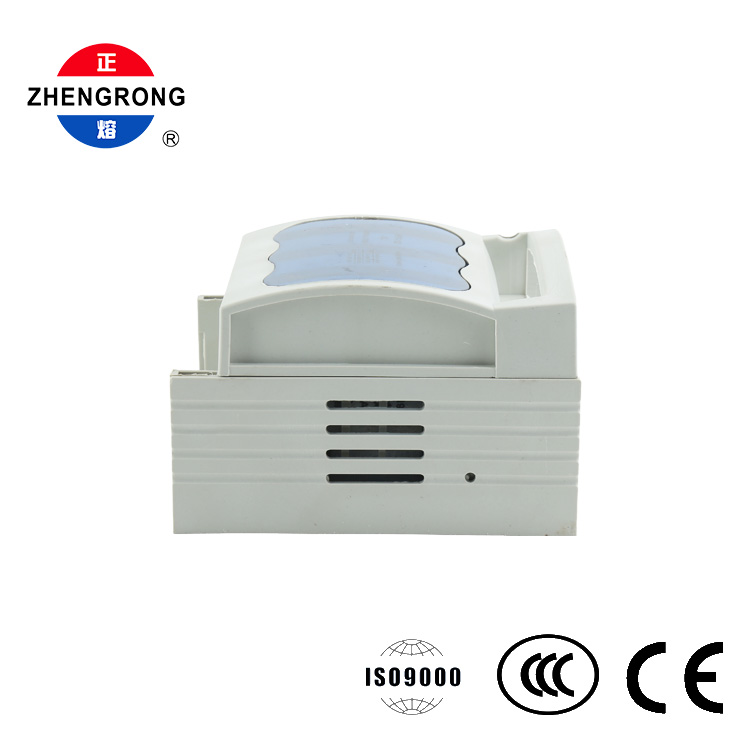

A fiókos fedél kinyílik a biztosítékok gyors ellenőrzéséhez és cseréjéhez. A ház megerősített égésgátló műszaki műanyagból (nylon vagy PBT minőség) van öntve, erősítő bordákkal a nagy mechanikai szilárdság, szigetelés és hőállóság érdekében.

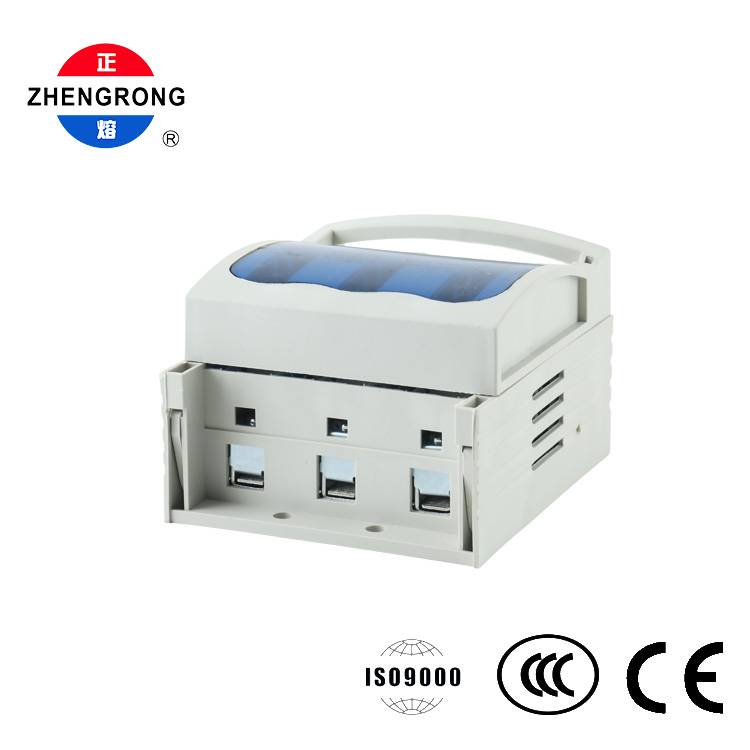

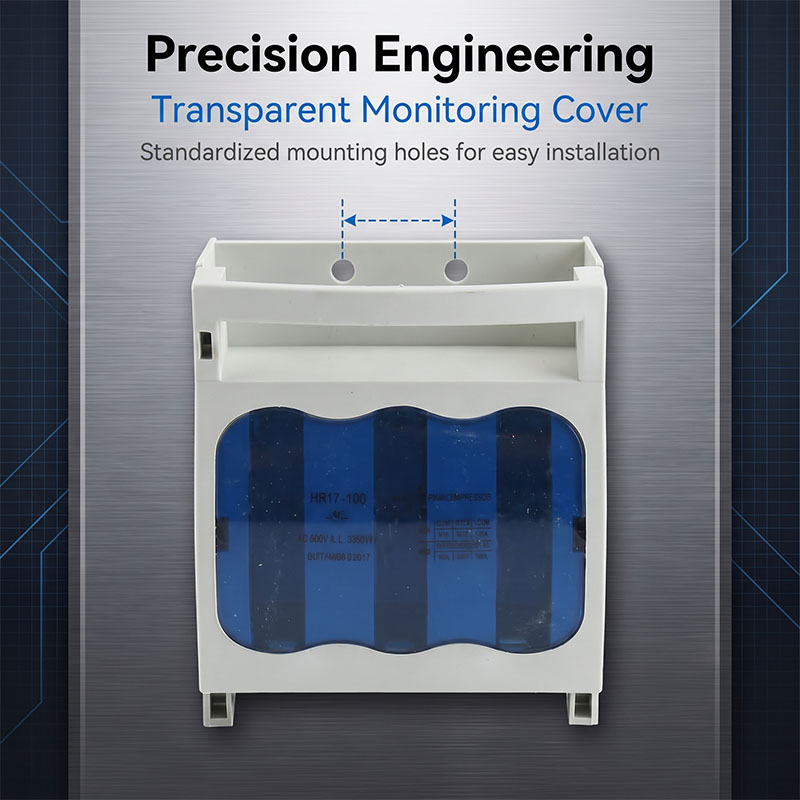

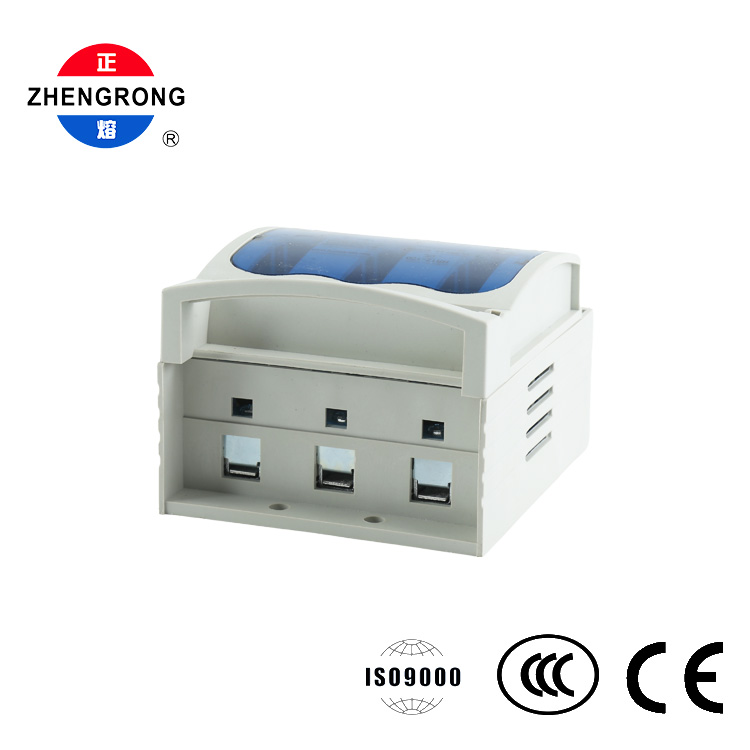

A kábelezés három alsó kapocson keresztül történik csavaros csatlakozásokkal a biztonságos, karbantartást igénylő kábelrögzítés érdekében. A beszereléshez az alap két lehetőséget kínál: oldalkapcsok a szabványos 35 mm-es DIN-sínre szereléshez, vagy két kör alakú csavarlyuk az alaplapon a szekrény rögzítőlapjára történő közvetlen rögzítéshez. Az oldalsó nyílások és reteszek lehetővé teszik az egymás melletti felszerelést vagy a segédérintkezők hozzáadását is.

Jellemzők

3 az 1-ben funkció

● — terheléskapcsolás, leválasztás és rövidzárlatvédelem egy kompakt egységben.

3 pólusú háromfázisú védelem

● — az összes fázis egyidejű védelme háromfázisú terheléseknél.

Látható törésszigetelés

● — nyitott leválasztási pont, amely biztosítja a biztonságos karbantartást és a vészleállítást.

Átlátszó kék ablak

● — a biztosíték állapota egy pillantással látható a fedél kinyitása nélkül.

Fiók típusú fogantyú

● — széles vízszintes markolat a kényelmes, megbízható kézi kapcsoláshoz.

Kettős rögzítési lehetőség

● — 35 mm-es DIN sín kapcsok vagy csavaros rögzítés a rugalmas telepítéshez.

Megerősített égésgátló ház

● — nylon/PBT műszaki műanyag bordákkal a nagy szilárdság, szigetelés és hőállóság érdekében.

Rögzítse a csavaros kapcsokat

● — megbízható vezetékezés egyszerű karbantartási hozzáféréssel.

Bővíthető kialakítás

● — oldalsó nyílások és reteszek támogatják az egymás melletti szerelést és a segédérintkezőket.

Minőség tanúsított

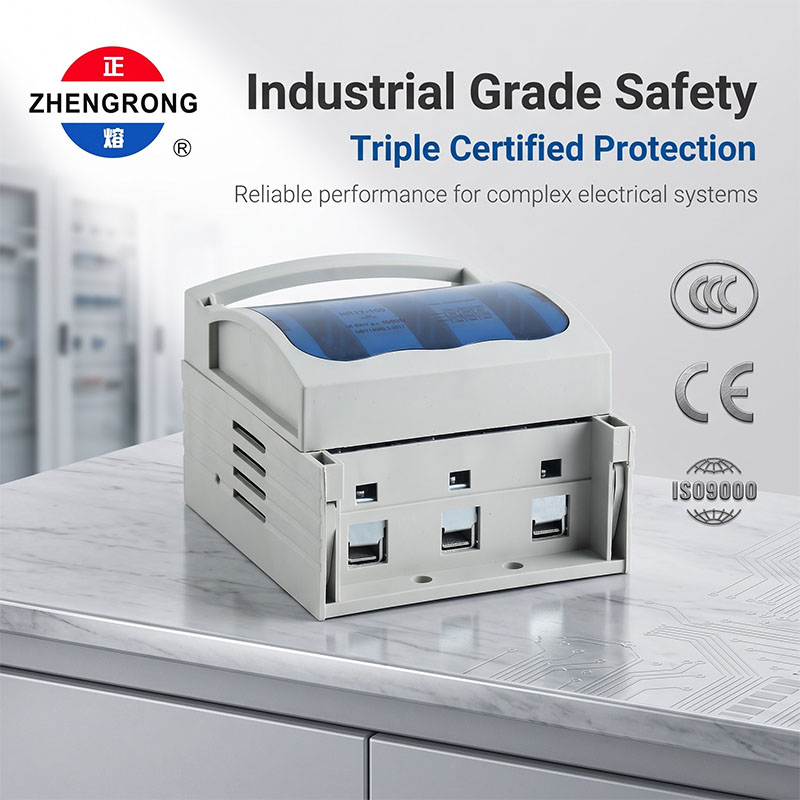

● — GB/T 14048.3-2017 szabványnak megfelelő; ISO9000, CCC és CE minősítéssel.

● Gyári áramelosztó dobozok és kapcsolószekrények

● Főelosztó panelek és elágazó áramkörök védelme kereskedelmi épületekben

● Motorok és transzformátorok árammegszakítása és rövidzárlat elleni védelme

● Kisfeszültségű elosztórendszerek ipari üzemekben

● Motorvezérlő központok

● Karbantartási leválasztás és vészkapcsolás

● Panelépítők, elektromos vállalkozók és üzemkarbantartó csapatok
